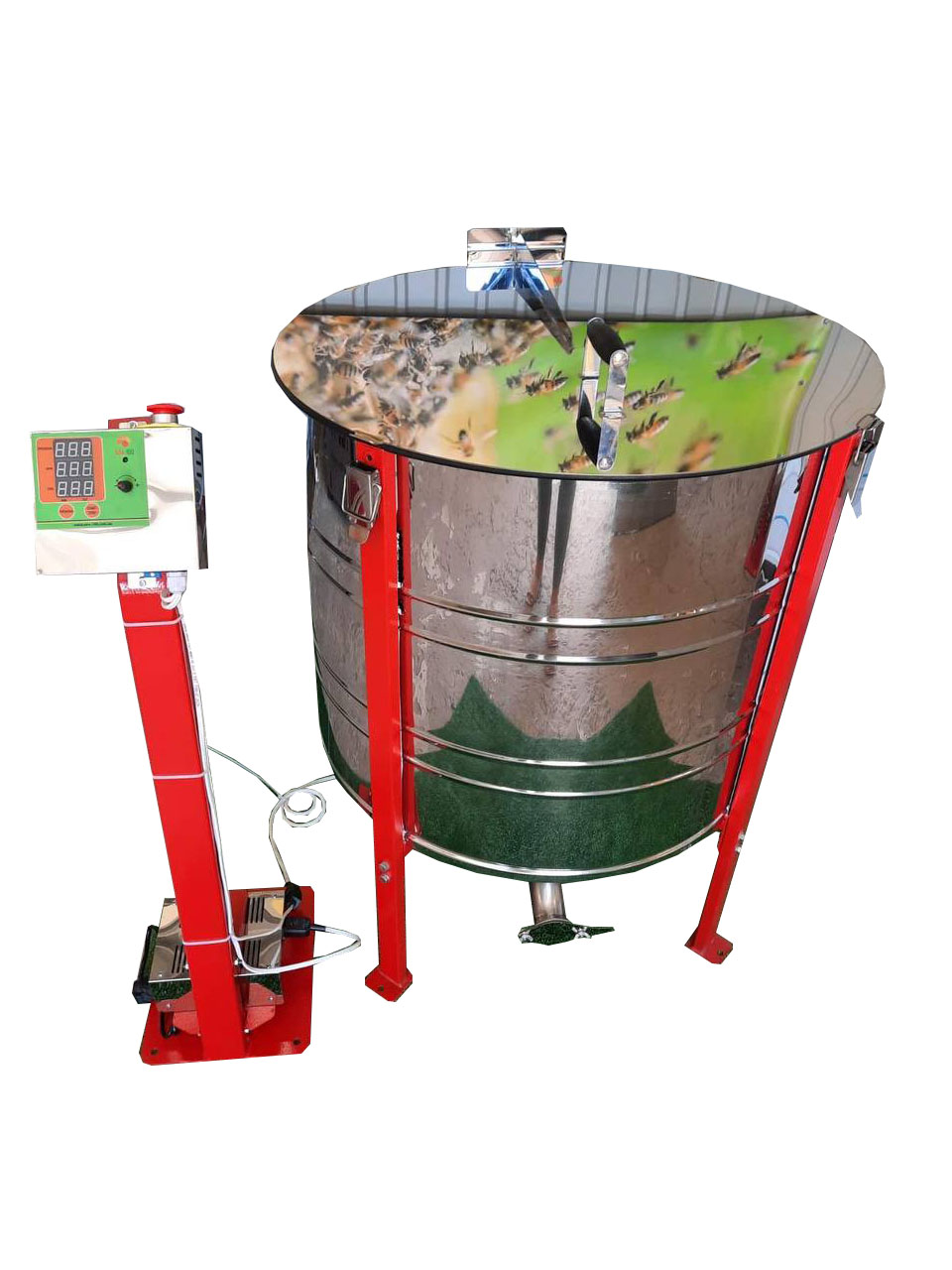

Воскотопка центрифуга (під парогенератор)

Product Description

Воскотопка відцентрова – призначена для швидкого та ефективного вилучення розтопленого воску із соторамок під дією відцентрової сили. В процесі роботи відбувається також знезараження самих рамок.

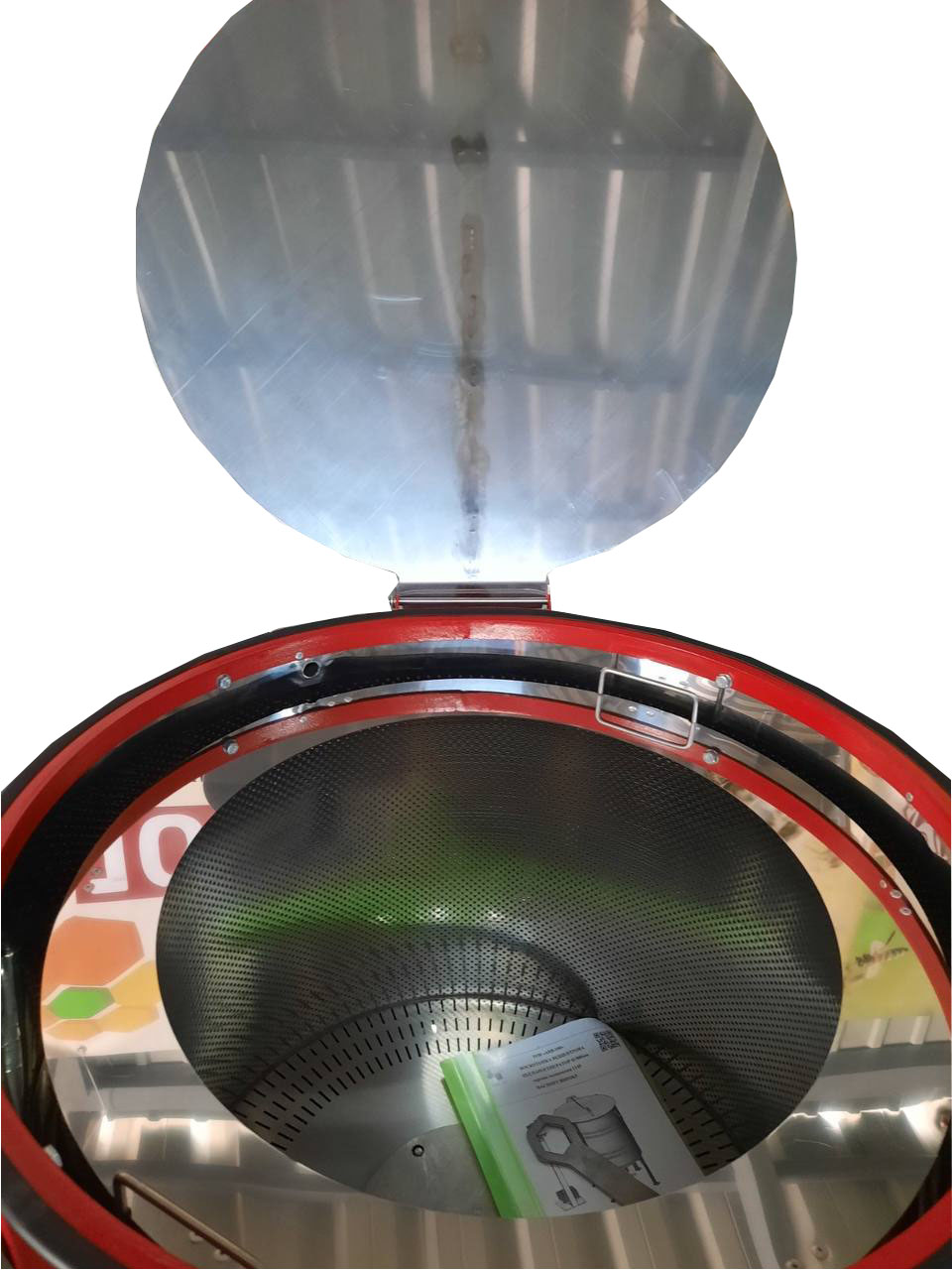

Конструкція: воскотопка відцентрова складається з бака і кришки 1, підставки 2, електропривода 3, барабана 4, зливного крана 5. Блок живлення з пультом управління змонтовані на окремій стойці. Електропривід 3 пасовий, встановлений на валу ротора знизу і закритий кожухом. Живлення електродвигуна – 24В, постійного струму, може живтись від мережі змінного струму 220В через блок живлення (встановлений окремо), або від двох послідовно з’єднаних акумуляторів по 12В. Витоплювати віск можна як не знімаючи суш з рамок, так і з самої суші окремо від рамок.

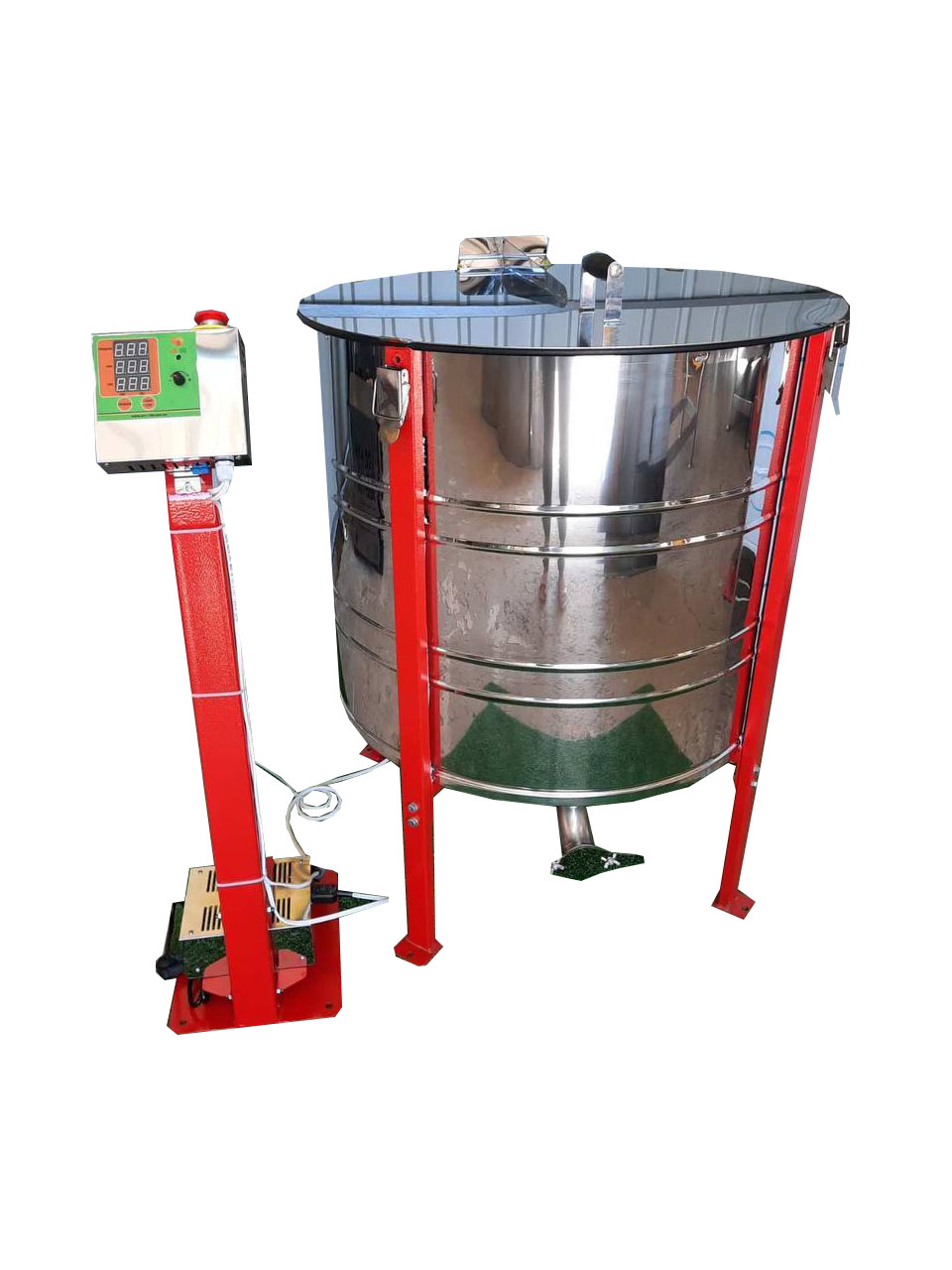

Рис.1 Воскотопка відцентрова

1 – бак з кришкою; 2 – підставка; 3 – електропривід; 4 – барабан; 5 – зливний кран; 6 – кран перепуску пари (постачається окремо); 7 – гайка кріплення барабана; 8 – верхнє кільце барабана.

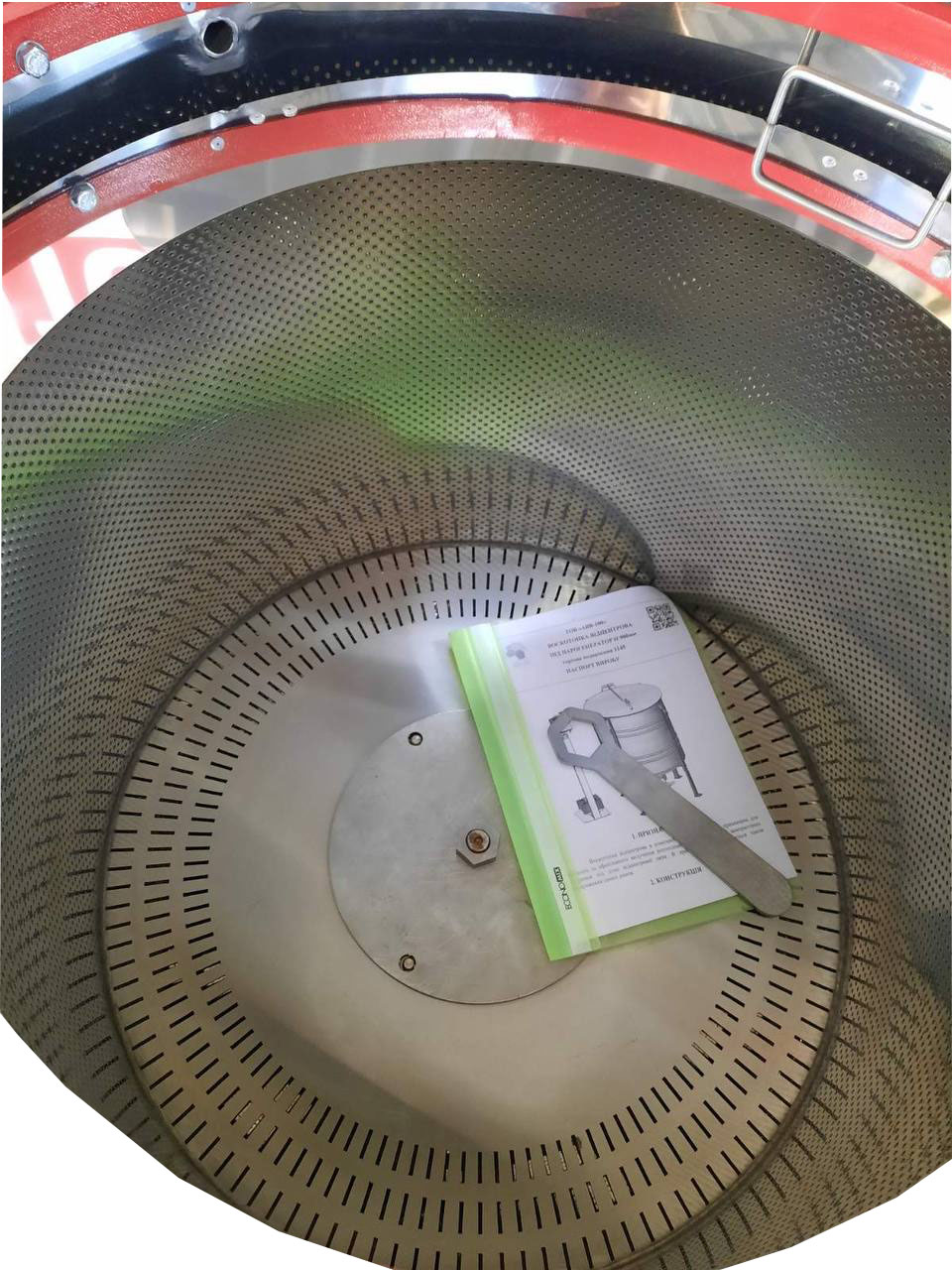

Принцип роботи:  в даного типу воскотопках сировина, завантажена в барабан воскотопки (суш, або рамки з сушшю) прогрівається парою, віск в сировині розтоплюється в рідину, під дією відцентрової сили проціджується через отвори в стінках барабана і викидається на стінку бака. Тверді частинки суші затримуються при цьому в барабані. Далі віск стікає по стінці бака вниз і з краплинами конденсованої пари виходить через зливний кран в прийомну посудину, де застигає пластом поверх води.

Пара для роботи воскотопки видобувається на обладнанні (парогенераторі), яке треба придбати окремо.

УВАГА!!! Експлуатація воскотопки відцентрової з парогенератором дозволяється лише поза приміщенням.

Технічні характеристики:
Напруга живлення постійного струму, В.  – 24
Максимальна потужність, Вт. – 300
Кількість режимів роботи – 5 (3 програми + ручний  режим + програмований режим)
Кількість рамок типу «Дадан» –  27

Габаритні розміри воскотопки без поста управління, мм.:
Висота  – 750
Довжина – 850
Ширина  – 747
Маса воскотопки (без стійки з блоками живлення та управління), кг. –  65

Пульт управління: Даний пульт призначений для управління електричним приводом воскотопки при процесі витопки воску. Пульт являє собою електронний пристрій, змонтований в металевому корпусі Може працювати в ручному (напівавтоматичному) або автоматичному режимах, має світлові індикатори обраної програми, поточних обертів ротора воскотопки (у відсотках від максимальних) і часу, що дозволяє стежити за роботою воскотопки і візуально оцінювати час, що залишився до закінчення циклу.Пульт має функції плавного розгону і гальмування двигуна, при цьому знижується навантаження на привід.

Підготовка виробу до роботи і порядок роботи: перед початком роботи воскотопку необхідно помити гарячою водою. Візуально оцінити чистоту отворів в барабані. При надмірній засміченості їх необхідно прочистити стисненим повітрям або другим способом. Воскотопку треба встановити на рівній твердій поверхні та міцно закріпити (для цього в лапках підставки маються спеціальні отвори). Далі перевірити міцність закріплення барабана в бочці, підтягнути при необхідності відповідну гайку 7 (див. рис. 1). Нагвинтити на штуцер подачі пари до воскотопки кран перепуску пари 6  (різьбу ущільнити стрічкою ФУМ) і до нього під’єднати гнучкий металевий паропровід від парогенератора (використовувати при цьому паронітові прокладки). Перед експлуатацією парогенератора необхідно завчасно ознайомитись з його керівництвом по експлуатації і при роботі дотримуватися його.
       Під’єднати відповідні дроти від блока живлення до блока управління, або від двох послідовно з’єднаних акумуляторів по 12 В через спеціальний перехідник. При цьому необхідно дотримуватися полярності, інакше електропривід працювати не буде. Під’єднати блок живлення до мережі і протестувати роботу воскотопки в холостому режимі – на пульті блоку управління (ПУВ) обираємо режим роботи: ручний «Р0», один із автоматичних (Р1; Р2; Р3), або програмований Р4. Натискаємо кнопку «START/STOP» (кришка воскотопки при цьому повинна бути закрита). Після тестування завантажуємо в бак ротора суш (2/3 від висоти барабана) або рамки з сушшю будь-яким зручним способом, але треба слідкувати за тим, щоб розподіл завантажуваної маси  по колу барабана був якомога рівномірним (для зменшення вібрації при роботі воскотопки). Якщо витопка воску відбувається прямо з рамок, то з барабана треба зняти верхнє кільце 8. Підставити під зливний кран 5 тару для збору воску. Далі необхідно закрити кришку та зафіксувати її спеціальними скріпами. Потім пустити пар в воскотопку, відкривши триходовий кран на вході в воскотопку. Почекати, доки воскотопка прогріється і піде пара зі зливного крана. Обираємо режим роботи на ПУВ та натискаємо кнопку «START/STOP». Після відпрацювання та зупинки ротора треба перенаправити краном пару з воскотопки назовні, повільно відкрити кришку (остерігатися при цьому опіку парою), вийняти рамки з барабана та вичерпати мерву. Далі повторити цикл.

Пульт Управління:
Зовнішній вигляд ПУВ показаний на рис.2.
На верхній стороні пульта розміщені органи управління воскотопкою і світлодіодні пристрої відображення інформації. Призначення всіх органів управління і відображення інформації позначено відповідними надписами на панелі ПУВ.
До органів управління медогонкою відносяться кнопки «PROGRAM»,
«START/STOP» і енкодер (поворотна рукоять з кнопкою).
Кнопка «PROGRAM» призначена для вибору режима роботи (програми) медогонки.
Кнопка «START/STOP» дозволяє пускати в хід або зупиняти виконання обраної програми.

Рис.2. Зовнішній вигляд панелі пульта управління воскотопкою

Зміна параметрів швидкості або часу роботи воскотопки здійснюється обертанням рукояті енкодера у відповідну сторону (див. рис.2).
Енкодер містить вбудовану кнопку перемикання вибору корекції (задання) швидкості або часу обертання ротора воскотопки. Натисканням рукояті энкодера можна обрати режим корекції швидкості або часу обертання ротора. Вибір режиму корекції швидкості обертання підтверджується появою крапки в останньому розряді індикатора швидкості (див. рис.2).
Інформація про режим роботи, обрані і наявні швидкість і час обертання відображаються на трьох тризначних світлодіодних індикаторах.
Верхній індикатор на рисунку вказує на обраний режим роботи воскотопки і номер циклу для запущеної в хід програми.
Середній індикатор відображає задану для обраної програми швидкість обертання ротора в режимі очікування і поточну швидкість обертання при роботі.

Швидкість обертання ротора воскотопки вказується в % від максимальних. Максимальні оберти ротора воскотопки з повним навантаженням –  550 об/хв.
Нижній індикатор в режимі очікування показує встановлений для даної програми час роботи (час роботи першого циклу) або час до закінчення циклу в режимі роботи.
ПУВ реалізує 5 програм роботи воскотопки – ручну, три фіксованих і програмовану користувачем. Параметри трьох фіксованих програм наведені в таблиці 2.
Програма Р1 складається з двох циклів, програма Р2 – з трьох циклів, а програма Р3 – з чотирьох циклів роботи воскотопки. Кожен цикл складається з плавного розгону ротора медогонки до фіксованої для даного циклу швидкості з послідуючою витримкою часу у відповідності до таблиці 2, плавним гальмуванням з витримкою часу до повної зупинки ротора. Час розгону і гальмування не входить в час циклу, наведений в таблиці 2.
Після старту і в процесі роботи любої програми кнопка «PROGRAM» заблокована (не запитується).
Всі натискання кнопок, моменти пуску і зупинки роботи воскотопки супроводжуються короткими звуковими сигналами.

                              Характеристики ручного режиму

                                                                                 Таблиця 1

                                                                                                                            Таблиця 2


Послідовність роботи з пультом Управління:

По замовчуванню, після ввімкнення живлення пульт знаходиться в режимі «РУЧНИЙ», що підтверджується надписом Р0 на верхньому індикаторі (при відсутності надпису необхідно повернути до віджимання за стрілкою червону кнопку аварійної зупинки, яка знаходиться зверху пульта управління). При цьому на решті індикаторів відображаються збережені в пам’яті пульта значення часу і швидкості обертання останнього перед вимкненням ручного режиму роботи (див. рис.3).
Обрання програми здійснюється послідовним натисканням кнопки «PROGRAM» з відображенням встановленого режиму на верхньому індикаторі.

Для запуску воскотопки в ручному режимі необхідно:

натисканням кнопки «PROGRAM» вибрати режим «Р0»;

за допомогою енкодера встановити потрібне значення часу і швидкості обертання;

натисканням кнопки «START/STOP» запустити воскотопку в роботу.

Наведені вище дії необхідні у випадку, якщо перед пуском воскотопки в роботу був встановлений не ручний режим роботи восктопки або параметри часу, швидкості і напрямку обертання не відповідають бажаним. Після запуску воскотопки в роботу натисканням кнопки «START/STOP» встановлені значення часу і швидкості обертання запам’ятовуються в пам’яті пристрою.

Змінювати швидкість обертання ротора при роботі можна обертанням рукояті енкодера, якщо перед пуском в роботу кнопкою енкодера був вибраний режим корекції швидкості обертання (світиться крапка в крайньому правом розряді індикатора, див. рис.3).

Зупинити роботу програми можна натисканням кнопки «START/STOP».

Для запуску воскотопки в режимах Р1…Р3 з фіксованими параметрами необхідно:
– натисканням кнопки «PROGRAM» вибрати потрібну програму:
– натисканням кнопки «START/STOP» запустити воскотопку в роботу.
В процесі роботи номер поточного циклу програми буде відображатися в крайньому правому знакомісці індикатора режиму роботи, а час, який лишився до закінчення поточного циклу – на нижньому індикаторі. Приклад для Р2 наведений на рис.3.

Рис.3. Зовнішній вигляд панелі пульта управління воскотопкою в режимі «Р2»

Зупинити роботу програми після запуску можна натисканням кнопки «START/STOP».
Програма Р4 є вільно програмованою. В режимі програмування для програми Р4 можна задати бажану кількість циклів від 1 до 4 і значення параметрів часу і швидкості обертання для кожного циклу.

Для входу в режим програмування програми Р4 необхідно:
– натисканням кнопки «PROGRAM» вибрати програму Р4;
– натиснути кнопку енкодера і утримувати її в такому положенні не менше 3 секунд (при цьому на верхньому індикаторі з’явиться надпис «Р.4.1.». Крапки, які світяться у всіх розрядах індикатора вказують на вхід в режим програмування програми Р4);
– натисканням кнопки «PROGRAM» вибрати потрібний цикл програми і обертанням рукояті енкодера встановити бажані значення параметрів часу і швидкості обертання ротора для даного циклу. Для занесення вибраних параметрів циклу в пам’ять пристрою натиснути кнопку «START/STOP». Команда запису в пам’ять підтверджується звуковим сигналом.
Вказану послідовність дій виконати для кожного циклу.
Для обмеження кількості циклів програми Р4 необхідно при програмуванні в перший «непотрібний» цикл записати час обертання рівний нулю. Наприклад, якщо в програмі Р4 необхідно використати тільки два цикли, то при програмуванні час третього циклу необхідно встановити рівним нулю. При цьому при пуску програми Р4 третій и четвертий цикли виконуватися не будуть.
Вихід з режиму програмування програми Р4 виконується натисканням кнопки «START/STOP».

Для запуску воскотопки в режимі Р4 необхідно:
– натисканням кнопки «PROGRAM» вибрати програму Р4;
– натисканням кнопки «START/STOP» запустити воскотопку в роботу.
Перервати роботу програми після запуску можна натисканням кнопки «START/STOP».

ЗАХОДИ БЕЗПЕКИ

1. Не дозволяється робота з відцентровою воскотопкою без термостійких захисних рукавичок (наприклад – зварювальних рукавичок).
2. Не дозволяється робота з відцентровою воскотопкою без її надійного кріплення на твердій рівній поверхні.
3. Не дозволяється миттєве відкриття кришки воскотопки під час її роботи. Для уникнення опіку парою, кришку треба відкривати не поспішаючи, поступово випускаючи при цьому пару.
4. Не дозволяється експлуатація воскотопки у приміщенні.
5. Не дозволяється потрапляння в воскотопку посторонніх предметів.
6. Не відкривати кришку воскотопки до повної зупинки ротора а також не торкатися частин, які обертаються.
7. Не вставляти в бак воскотопки при її роботі ніяких предметів.
8. Блок живлення, пульт управління і електрошнури, які ідуть до них убезпечити від механічних пошкоджень.
9. Не допускати потрапляння вологи в блок живлення і пульт управління.

Комплект поставки:
Воскотопка відцентрова – 1 шт.
Паропровід  – 1шт.
Триходовий кран зі штуцером – 1 шт.
Ключ гайковий 32 – 1 шт.
Паспорт  – 1 шт.
