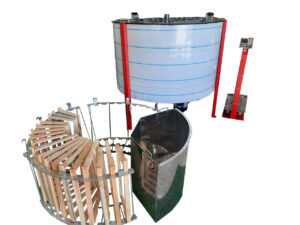

Центрифуга універсальна (воскотопка/радіальна медогонка), під парогенератор (бак 1200 мм).

Product Description

Центрифуга універсальна (воскотопка/медогонка), під парогенератор (бак 1200 мм).

Універсальна воскотопка/медогонка з баком об’ємом 1200 мм – це ідеальне рішення для бджолярів знайомих з процесами переробки воску та відкачування меду. Вона поєднує в собі функціональність та ефективність, дозволяючи легко отримувати мед та переробляти віск.
Центрифуга універсальна призначена для швидкого та ефективного вилучення розтопленого воску із старих і використаних соторамок під дією відцентрової сили. В процесі роботи відбувається також знезараження самих рамок. При заміні в центрифузі касет для перетоплення воску на кошики під рамки, даний виріб слугує також для відкачування меду радіальним способом. До центрифуги входить також пост управління, який встановлюється окремо.

Ключові характеристики:
Два в одному: Ця модель поєднує функції воскотопки та медогонки, що дозволяє економити простір та час.
Великий об’єм бака: З місткістю 1200 мм, універсальна центрифуга дозволяє обробляти великі обсяги меду та воску за один процес.
Робота від парогенератора: Використання парогенератора забезпечує рівномірне та ефективне подання пару, що значно прискорює процес перетопки воску.
Простота у використанні: Інтуїтивно зрозумілий інтерфейс та простий механізм дозволяють легко керувати пристроєм навіть новачкам.
Якісні матеріали: Виготовлена ​​з харчової нержавіючої сталі марки AISI 304, що забезпечує довговічність та надійність у роботі.
Ця центрифуга стане незамінним помічником як у невеликих бджільницьких господарствах, так і у великих підприємствах, які прагнуть оптимізувати процеси

Технічні характеристики:
Напруга живлення змінного струму, В – 220
Електродвигун – 750 Вт, 1000 об/хв.
Кількість рамок при відкачуванні меду – 40 Дадан, або 40 Рута, або 40 магазинних рамок.

Габаритні розміри без поста управління, мм.:
Висота – 1212
Довжина – 1366
Ширина – 1245
Маса центрифуги  (без поста з блоками живлення та управління), кг. – 85

Комплект постачання:
Центрифуга універсальна (воскотопка/ радіальна медогонка)  – 1 шт.
Паропровід  – 1шт.
Триходовий кран зі штуцером  – 1 шт.
Паспорт  – 1 шт.

Конструкція:
Центрифуга універсальна (рис. 1) складається з бака і кришок 1, підставки 2, електропривода 3, ротора 4, касет або кошиків під рамки 5, крана перепуску пари 6 і 2-х зливних кранів 7. Пост управління складається з блока живлення (перетворювач частоти струму) та пульта управління, які змонтовані на окремій стійці.
Електропривід 3 пасовий, встановлений знизу і закритий кожухом. Живлення електродвигуна – 220 В, змінного струму, здійснюється від блока живлення через пульт управління.

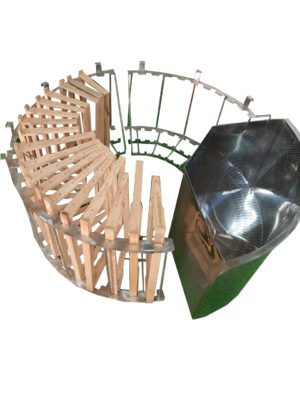

В ротор можна встановлювати по 4-ри касети для витоплення воску або 4-ри кошики для відкачування меду з соторамок. Загальна кількість рамок – 40 штук. Тип рамок – «Дадан», «Рут» або «Напіврамка». Ротор в нижній і верхній частинах спирається на підшипники, які захищені від дії пари ущільненнями а днище від вала ротора відділяє ущільнююча пробка. Ротор з касетами та кошиками під рамки показаний на рис. 2 та рис. 4. Будова касети для витоплення воску та кошика для рамок показана на рис. 3 та 5.
Пара надходить в центральну частину бака по трубопроводу через триходовий кран 6. Витоплений віск або мед витікають через зливні крани, встановлені в днищі бака. Під кришками бака для запобігання виходу пари прокладені спеціальні смужкові ущільнення. Кришка притискається до корпусу перед роботою воскотопки спеціальними скріпами.
Витоплювати віск можна як не знімаючи суш з рамок, так і з самої суші окремо від рамок (бажаний варіант).

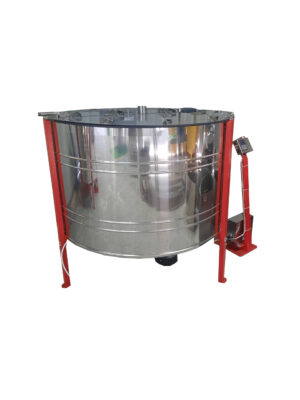

Рис.1 Воскотопка відцентрова
1 – бак з кришками; 2 – підставка; 3 – електропривід; 4 – ротор; 5 – касета або кошик під рамки; 6 – кран перепуску пари (постачається окремо); 7 – зливний кран.

Рис.2 Ротор з касетами
1 – клітка ротора; 2 – касета.

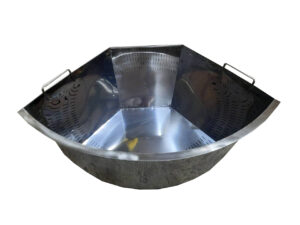

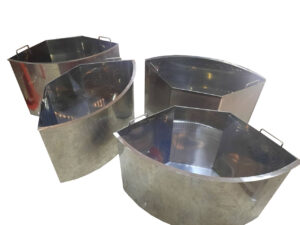

Рис.3 Касета
1 – кутник; 2 – передня стінка; 3 – задня стінка; 4 – бокова стінка; 5 – дно; 6 – ручка.

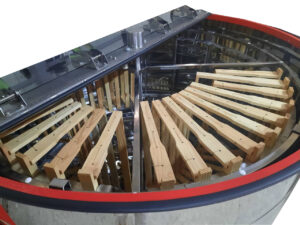

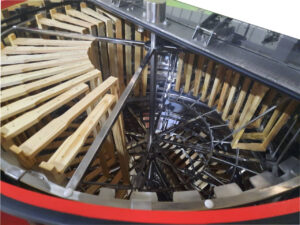

Рис.4 Ротор з кошиками під рамки
1 – клітка ротора; 2 – кошик.

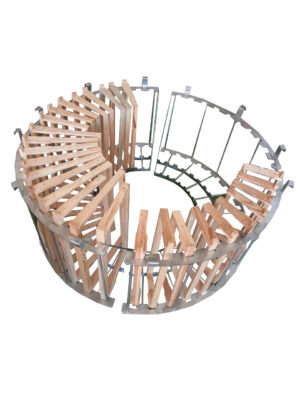

Рис.5 Кошик під рамки
1 – сектор; 2 – дуга опорна; 3 – дуга опорна внутрішня; 4 – стержень вертикальний; 5 – стержень горизонтальний; 6 – скоба; 7 – скоба.

Принцип роботи: В даного типу пристроях сировина, завантажена в касети центрифуги (суш, або рамки з сушшю) прогрівається парою, віск в сировині розтоплюється в рідину, під дією відцентрової сили проціджується через отвори в стінках касет і відкидається на стінку бака. Тверді частинки суші затримуються при цьому в касеті. Далі віск стікає по стінці бака вниз і з краплинами зконденсованої пари виходить через зливний кран в прийомну посудину, де застигає пластом поверх води.

Пара для роботи воскотопки видобувається на обладнанні (парогенераторі), яке треба придбати окремо. Для відкачування медових рамок касети замінюються на кошики під рамки. Далі в ці кошики радіально вставляються медові рамки, на пульті управління підбирається режим роботи і пристрій вмикається в роботу. Відкачування меду на даному пристрої аналогічне роботі з радіальною медогонкою. Експлуатація воскотопки відцентрової з парогенератором дозволяється лише поза приміщенням.

Пульт управління має вигляд, наведений на Рис. 6. Управління обертами центрифуги здійснюється за допомогою позначених кнопок 4 і 5 або рукояттю 9. Призначення не позначених  кнопок вказано в керівництві з експлуатації регулятора частоти току, вони не є необхідними. На дисплеї при налаштуванні обертів ротора відображається частота змінного струму (від 0 до 30 Гц.), який подається на електродвигун. Відповідність частоти струму до обертів ротора центрифуги наведена в таблиці нижче.

                                 Таблиця

Рис. 6 Пульт управління
1 – кнопка «Пуск»; 2 – кнопка «Стоп»; 3 – «Реверс»; 4 – збільшення обертів центрифуги; 5 – зменшення обертів центрифуги; 6 – дисплей: 7 – індикатор прямого обертання; 8 – індикатор реверсивного обертання; 9 – регулювання обертів.

Підготовка до роботи і порядок роботи:
Перед початком роботи центрифугу необхідно помити гарячою водою. Візуально оцінити чистоту отворів в касетах. При надмірній засміченості їх необхідно прочистити стисненим повітрям або другим способом. Центрифугу треба встановити на рівній твердій поверхні та міцно закріпити (для цього в лапках підставки маються спеціальні отвори). Перед видобуванням воску в ротор центрифуги необхідно встановити відповідні касети. Нагвинтити на штуцер подачі пари до центрифуги кран перепуску пари 6  (різьбу ущільнити стрічкою ФУМ) і до нього під’єднати гнучкий металевий паропровід від парогенератора (використовувати при цьому паронітові прокладки). Перед експлуатацією парогенератора необхідно завчасно ознайомитись з його керівництвом по експлуатації і при роботі дотримуватися його.
Під’єднати відповідні дроти від блока живлення до пульта управління і до електродвигуна центрифуги. Блок живлення ввімкнути в мережу. Далі протестувати роботу центрифуги в холостому режимі – на пульті обираємо  оберти та натискаємо кнопку «Пуск» (кришки центрифуги при цьому повинні бути закриті). Після тестування завантажуємо в бак ротора суш (2/3 від висоти барабана) або рамки з сушшю будь-яким зручним способом, але треба слідкувати за тим, щоб розподіл завантажуваної маси  по колу ротора був якомога рівномірнішим (для зменшення вібрації при роботі центрифуги). Далі необхідно закрити кришку та зафіксувати її спеціальними скріпами. Потім пустити пар в воскотопку, відкривши триходовий кран на вході в воскотопку. Почекати, доки воскотопка прогріється і піде пара зі зливного крана. Обираємо оберти та натискаємо кнопку «Пуск». Для зупинки ротора натискаємо на пульті управління кнопку «Стоп». Після відпрацювання та зупинки ротора треба перенаправити краном пару з центрифуги назовні, повільно відкрити кришку (остерігатися при цьому опіку парою), вийняти рамки з барабана та вичерпати мерву. Далі повторити цикл.
Перед відкачуванням меду в ротор центрифуги необхідно встановити відповідні кошики, які призначені для цієї операції. Далі в ці кошики радіально вставляються медові рамки, на пульті управління виставляються оберти ротора, зачиняються кришки (скріпами фіксувати їх при відкачуванні меду не обов’язково) і пристрій вмикається в роботу. Відкачування меду на центрифузі аналогічне роботі з радіальною медогонкою.
Після роботи необхідно відключити систему живлення та управління від центрифуги, вивільнити ємність бака та касет від вмісту, почистити, промити їх гарячою водою та висушити. Зберігати центрифугу необхідно в сухому приміщенні. Блоки живлення та управління зберігати   в сухому опалювальному приміщенні.

Заходи безпеки:

1. Перед початком роботи з пристроєм необхідно ознайомитися з керівництвом по його експлуатації і керуватися визначеними в ній вказівками. Виробник не несе відповідальності за збитки, спричинені експлуатацією обладнання не за його призначенням або неправильним  його обслуговуванням.
2. Періодично необхідно перевіряти стан живильних дротів. Якщо живильний дріт буде пошкоджений і потребуватиме заміни, то ця дія має бути здійснена гарантом,   спеціальним ремонтним підприємством або кваліфікованою людиною, щоб       уникнути                    загрози ураження електричним струмом.
3. Блок живлення та пульт управління повинні завжди бути захищені від механічних пошкоджень та вологи .
4. Не дозволяється тягнути за живильний дріт. Необхідно дбати про  хороший стан живильних дротів (треба тримати подалі від джерел тепла і гострих країв  предметів).
5. Цей виріб не призначений для користування особами (зокрема дітьми), у яких обмежені фізичні, сенсорні або психічні здібності, які можуть впливати на безпечну експлуатацію. Або особами, які не мають досвіду або знання виробу, хіба що це відбувається під наглядом інших осіб, які несуть відповідальність за безпеку або згідно  керівництва з експлуатації бака-фільтра. Особливу увагу необхідно звертати на дітей, грання з виробом під час роботи неприпустиме.
6. Не дозволяється робота з центрифугою при витопленні воску без термостійких захисних рукавичок (наприклад – зварювальних рукавичок).
7. Не дозволяється робота з центрифугою без її надійного кріплення на твердій рівній поверхні.
8. Не дозволяється миттєве відкриття кришки центрифуги під час витопки воску. Для уникнення опіку парою, кришку треба відкривати не поспішаючи, поступово випускаючи при цьому пару назовні.
9. Не дозволяється експлуатація центрифуги при витопленні воску у приміщенні.
10. Не дозволяється потрапляння до центрифуги посторонніх предметів.
11. Не дозволяється відкривати кришку центрифуги до повної зупинки ротора а також не торкатися частин, які обертаються.
12. Не вставляти в бак центрифуги при її роботі ніяких предметів.

Гарантія – 2 роки.
