“28-ми рамкова нерж. Автоматична полуповоротная під рамку« Рута »ЄВРО – ремінь

Product Description

Медогонка 28-ми рамкова автоматична полуповоротная під рамку “Рута” – Ременна, блок управління “Євро”.

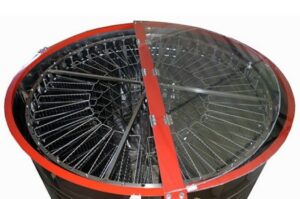

Особливістю даної медогонки є конструкція ротора. Він має розділові пластини. Касети при обертанні ротора на вигляді зверху прилягають ні до ободам ротора, а до розділовим пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака може розміститися більша кількість касет.
Кут повороту касет невеликий, медогонка нагадує більше радіальну, але так як стільники теж розташовані під невеликим кутом до горизонту, то цей проворот сприяє кращій викачування меду. Медогонка складається з: бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча, блоку управління і зливного нержавіючого крана.

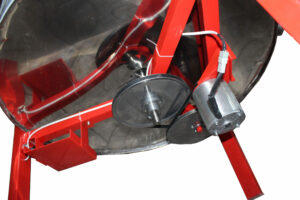

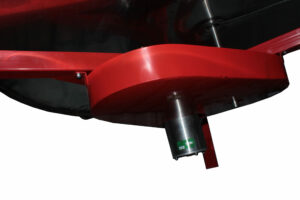

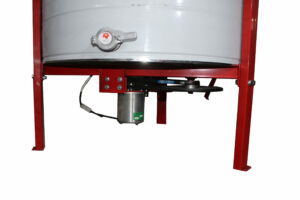

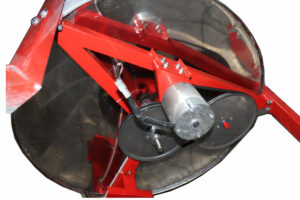

Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Харчування електродвигуна – 24В, постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в ту або іншу сторону в залежності від напрямку його обертання. Режим роботи медогонки встановлюється відповідними ручками на блоці управління. Медогонка може працювати в ручному управлінні або автоматичному.

Увага !: При роботі від мережі 220В для запобігання випадкового короткого замикання і виходу з ладу запобіжника необхідно від’єднати дроти від висновків підключення 24В (при роботі від мережі 220В до даних висновків підведено 24В).

Габаритні розміри, мм:
Діаметр бака – 1200
Висота медогонки – 1110
Ширина – 1400

Товщина бака: 0,6 мм

Необхідна ширина отвору для занесення-виносу медогонки в приміщення – 1200 мм (в розібраному вигляді – 800 мм).

Основні технічні дані:

Струм живлення електродвигуна, В – постійний, 24

Потужність електродвигуна, Вт – 300

Кількість програм управління – 6 + ручний режим

Продуктивність, рамок / год (за програмою Р5, при часу на завантаження-вивантаження ~ 1хв) – 200

Маса не більше – 85 кг

Струм живлення електродвигуна, V – постійний, 24

Потужність електродвигуна, W – 300

Кількість програм управління – 6 + ручний режим

Ремінь 1-го ступеня приводу (перетин; довжина) – 0; 1000

Ремінь 2-го ступеня приводу (перетин; довжина) – А; 1000

Обсяг меду, що накопичується в медогонці між його обов’язковими сливами (рівень нижніх спиць ротора) – 100 л.

Робота медогонки в ручному режимі

Швидкість, напрямок і времявращенія в цьому режимі виставляються на пульті блоку управління вручну за допомогою відповідних кнопок. Після закінчення обертання в одну зі сторін, або натискання кнопки «Стоп» проводиться витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, включення реверсу або увійти в меню програмування.

Характеристика ручного режиму
Діапазон обертів – 50 …. 160 / хв.
Час роботи – 0 … 5 хв
Напрямок обертання – Вперед / Назад

Увага!
1. Міняти напрямок обертання (натискати кнопку “Вперед / Назад”) до повної зупинки ротора неприпустимо. Це може викликати перевантаження двигуна і привести до виходу його з ладу.
2. При підборі ручного режиму необхідно починати з середніх оборотів (ні з максимальних).
3. При використанні в якості джерела живлення генератора напруги обов’язково включити в ланцюг додаткове навантаження (мінімальне навантаження вказується в паспорті генератора).

Робота медогонки в автоматичному режимі

Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1; 2; Р3; Р4; Р5; Р6). Швидкості обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, проводиться витримка 22 сек.

Характеристики автоматичного режиму

Програма 1: -напрям обертання, вперед: 80 об / хв, час роботи 1,5 хв.

-напрям обертання, тому: 110 об / хв, час роботи 1,5 хв.

-напрям обертання, вперед 110 об / хв, час роботи 1,5 хв.

Програма 2: -напрям обертання, вперед: 80 об / хв, час роботи 1,5 хв.

-напрям обертання, тому: 130 об / хв, час роботи 1,5 хв.

-напрям обертання, вперед 130 об / хв, час роботи 1,5 хв.

Програма 3: -напрям обертання, вперед: 80 об / хв, час роботи 1 хв.

– напрямок обертання, тому: 80 об / хв, час роботи 1 хв.

– напрямок обертання, вперед: 150 об / хв, час роботи 1,5 хв.

– напрямок обертання, тому: 150 об / м

                        — направление вращения, назад: 150 об/мин, время работы 1,5 мин.

Программа 4: — направление вращения, вперед: 80 об/мин, время работы 1,5 мин.

                                — направление вращения, назад: 110 об/мин, время работы 1,5 мин.

                                 — направление вращения, вперед 110 об/мин, время работы 1,5 мин.

Программа 5: — направление вращения, вперед: 110 об/мин, время работы 2 мин.

                                —  направление вращения, назад: 110 об/мин, время работы 2 мин.

Программа 6: — направление вращения, вперед: 130 об/мин, время работы 2 мин.

                                 — направление вращения, назад: 130 об/мин, время работы 2 мин.

Указанные в таблицах Об/мин ± 5% при напряжении в сети 220 В.
