Особливістю даної медогонки є конструкція ротора, який має розділові пластини. Касети при обертанні ротора прилягають ні до обіду ротора, а до розділовим пластин, які в свою чергу спираються на касети. Таким чином в тому-ж діаметрі бака може розміститися більша кількість касет. Невеликий «недоворот» касет сприяє кращій викачування меду, так як стільники теж розташовані під невеликим кутом.
Медогонка складається з бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча (220В / 24В), блоку управління і двох зливних нержавіючих кранів.
Бак медогонки виготовлений з листової нержавіючої сталі марки AISI 304, товщиною 0,8 мм.
Ротор виготовлений з профільної нержавіючої труби 15х15 мм. Матеріал деталей, що стикаються з медом – антикорозійна сталь, що допускається для контакту з продуктами харчування.
Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Харчування електродвигуна – 24 В, постійного струму. Також може здійснюватися від мережі змінного струму 220В, через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.

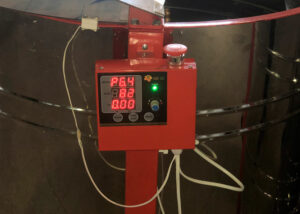

Потужність електродвигуна – 300Вт. Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в ту або іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними кнопками на блоці управління. Медогонка може працювати в ручному режимі або в автоматичному.
Габаритні розміри:
Діаметр бака – 1200 мм
Висота бака – 750 мм
Висота медогонки з підставкою – 1110 мм
Ширина – 1400 мм
Ширина касет: 5 см;
Ремінь 1-го ступенів приводу (перетин; довжина) – 0; 1000
Ремінь 2-го ступенів приводу (перетин; довжина) – А; 1000
Бак, ротор и касети віготовлені з нержавіючої сталі марки AISI 304.
Необхідна ширина отвору для занесення-виносу медогонки в приміщення в розібраному вигляді – не менше 1000 мм.
Увага!
При роботі від мережі 220 В для запобігання випадкового короткого замикання і виходу з ладу запобіжника необхідно від’єднати дроти від висновків підключення 24 В (при роботі від мережі 220 В до даних висновків підведено 24 В).
Робота медогонки в ручному режимі (РО)
Швидкість, напрямок і час обертання в цьому режимі виставляються на пульті блоку управління вручну за допомогою відповідних кнопок. Після закінчення обертання в одну зі сторін, або натискання кнопки «Стоп» проводиться зупинка на 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, включення реверсу або увійти в меню програмування.
Вказівка: при роботі медогонки треба дотримуватися всіх правил проведення робіт з відкачування меду, а саме: частина меду з одного боку сот треба відкачувати на повільних оборотах, іншу частину – на швидких. Напрямок обертання ротора – вперед нижньою планкою рамки. У міру накопичення мед зливають через кран в тару.
Характеристика ручного режиму
Діапазон обертів – 50 …. 160 / хв.
Час роботи – 0 … 5 хв.
Напрямок обертання – Вперед / Назад
Увага!
1. Міняти напрямок обертання (натискати кнопку “Вперед / Назад”) до повної зупинки ротора неприпустимо. Це може викликати перевантаження двигуна і привести до виходу його з ладу.
2. При підборі ручного режиму необхідно починати з середніх оборотів (ні з максимальних).
3. При використанні в якості джерела живлення генератора напруги обов’язково включити в ланцюг додаткове навантаження (мінімальне навантаження вказується в паспорті генератора).
Основні технічні дані:
Струм живлення електродвигуна, постійний – 24 В
Потужність електродвигуна – 300 Вт
Кількість програм управління – 6 + ручний режим
Продуктивність (за програмою Р5, при часу на завантаження-вивантаження ~ 1хв) – 210 рамок / год
Маса не більше – 130 кг
Обсяг меду, що накопичується в медогонці між його обов’язковими сливами (рівень нижніх спиць ротора) – 120 л
Кут повороту касет (а) – 53о2 ‘
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1; 2; Р3; Р4; Р5; Р6). Швидкості обертання, кількість поворотів а також час відкачування запрограмовані і є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, проводиться витримка 22 сек.
Характеристики автоматичного режиму
Існує 6 програм, які запрограмовані безпосередньо на заводі виробника.
Програма 1: -напрям обертання, вперед: 80 об / хв, час роботи 1,5 хв.
-напрям обертання, тому: 110 об / хв, час роботи 1,5 хв.
-напрям обертання, вперед 110 об / хв, час роботи 1,5 хв.
Програма 2: -напрям обертання, вперед: 80 об / хв, час роботи 1,5 хв.
-напрям обертання, тому: 130 об / хв, час роботи 1,5 хв.
-напрям обертання, тому: 130 об / хв, час роботи 1,5 хв.
-напрям обертання, вперед 130 об / хв, час роботи 1,5 хв.
Програма 3: -напрям обертання, вперед: 80 об / хв, час роботи 1 хв.
– напрямок обертання, тому: 80 об / хв, час роботи 1 хв.
-напрям обертання, вперед: 150 об / хв, час роботи 1,5 хв.
– напрямок обертання, тому: 150 об / хв, час роботи 1,5 хв.
Програма 4: -напрям обертання, вперед: 80 об / хв, час роботи 1,5 хв.
-напрям обертання, тому: 110 об / хв, час роботи 1,5 хв.
-напрям обертання, вперед 110 об / хв, час роботи 1,5 хв.
Програма 5: -напрям обертання, вперед: 100 об / хв, час роботи 2 хв.
-напрям обертання, тому: 110 об / хв, час роботи 2 хв.
Програма 6: -напрям обертання, вперед: 130 об / хв, час роботи 2 хв.
-напрям обертання, тому: 130 об / хв, час роботи 2 хв.
Зазначені в таблицях Об / хв ± 5% при напрузі в мережі 220 В.
Робота медогонки в ручному режимі:

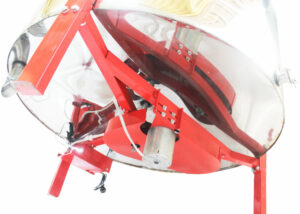

Привід медогонки складається з електродвигуна і 2-х ступінчастою пасової передачі, закритою кожухом.
Харчування електродвигуна – 24В, постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Для роботи медогонки в ручному режимі необхідно встановити перемикач перемикача у відповідне положення. Вибрати режим роботи на блоці управління
(Швидкість обертання і тривалість роботи в ручному режимі необхідно підбирати досвідченим шляхом залежно від щільності меду). Натиснути кнопку «Пуск»
Характеристики ручного режиму:
Діапазон обертів / хв – 50 …. 160
Час роботи, хв – 1 … 5
Напрямок обертання – Вперед / Назад
За допомогою даної медогонки можна відкачувати мед з рамок Дадан – 300 мм, Рута – 230 мм, дві Магазинні рамки на – 145 мм і Українська – 435 мм
