Product Description
Медогонка автоматична на 16 рамок “Даддан”, блок управління “ЄВРО” – Ремінна.
Особливістю даної медогонки є конструкція ротора. Він має розділові пластини. Касети при обертанні ротора на вигляді зверху прилягають не до обід ротора, а до розділових пластин, які в свою чергу спираються на касети. Таким чином у тому ж діаметрі бака міститься більше касет. Невеликий “недоворот” касет сприяє кращому викачування меду, так як стільники теж розташовані під невеликим кутом до горизонту. Медогонка складається з бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча, блоку управління і зливного крана в кількості двох штук виконаних з нержавіючої сталі.
Бак медогонки виготовлений зі сталі нержавіючої харчової марки AISI 304 товщиною 0,8 мм.
Корпус ротора – з профільної труби 15х15 мм. Матеріал деталей, що торкаються меду – антикорозійна сталь, що допускається для контакту з продуктами харчування.

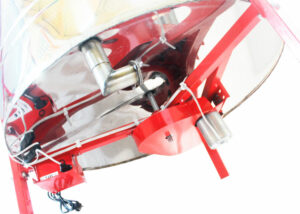

Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна – 24 В, постійного струму може здійснюватися від мережі змінного струму 220 В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12 В.

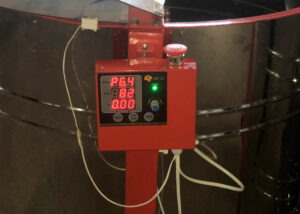

Потужність електродвигуна – 300 Вт. Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в той чи інший бік залежно від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними кнопками на блоці управління. Медогонка може працювати в ручному режимі або автоматично.
Увага!: При роботі від мережі 220 В для запобігання випадковому короткому замиканню та виходу з ладу запобіжника необхідно від’єднати дроти від висновків підключення 24 В (при роботі від мережі 220 В до цих висновків підведено 24 В ).
Робота медогонки в ручному режимі (РО)
Швидкість, напрямок і час обертання в цьому режимі виставляються на пульті блоку управління вручну за допомогою відповідних кнопок. Після закінчення обертання в одну зі сторін або натискання кнопки «Стоп» проводиться витримка 22 сек. Після зупинки, коли світиться індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, увімкнення реверсу або вхід у меню програмування.
Вказівка: при роботі медогонки треба дотримуватися всіх правил проведення робіт з відкачування меду, а саме: частину меду з одного боку стільників треба відкачувати на повільних обертах, решту – на швидких. Напрямок обертання ротора вперед нижньою планкою рамки.
У міру накопичення мед зливають через кран у тару.
Характеристика ручного режиму
Діапазон оборотів/хв. 50….160
Час роботи, хв. 0…5
Напрямок обертання Вперед/Назад
Увага!
1. Змінювати напрямок обертання (натискати кнопку “Вперед/Назад”) до зупинки ротора неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу.
2. При доборі ручного режиму необхідно починати з середніх оборотів (не з максимальних).
3. При використанні джерела живлення генератора напруги обов’язково включити в ланцюг додаткове навантаження (мінімальне навантаження вказується в паспорті генератора).
Основні технічні дані:
Струм живлення електродвигуна, Постійний, 24
Потужність електродвигуна, Вт – 300
Кількість програм керування – 6+ручний режим
Ширина касет: 5 см
Продуктивність, рамок/година (за програмою Р5, при часі на завантаження-вивантаження ~ 1 хв) – 170
Маса не більше, 120 кг
Об’єм меду, що накопичується в медогонці між його обов’язковими зливами (рівень нижніх спиць ротора), 120 л.
Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1; Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів і час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, витримується 22 сек.
Характеристики автоматичного режиму
Програма 1: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.
-Напрямок обертання, назад: 110 об / хв, час роботи 1,5 хв.
-Напрямок обертання, вперед 110 об / хв, час роботи 1,5 хв.
Програма 2: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.
-Напрямок обертання, назад: 130 об / хв, час роботи 1,5 хв.
-Напрямок обертання, вперед 130 об / хв, час роботи 1,5 хв.
Програма 3: -напрямок обертання, вперед: 80 об/хв, час роботи 1 хв.
– Напрямок обертання, назад: 80 об / хв, час роботи 1 хв.
– Напрямок обертання, вперед: 150 об / хв, час роботи 1,5 хв.
– Напрямок обертання, назад: 150 об / хв, час роботи 1,5 хв.
Програма 4: – напрям обертання, вперед: 80 об/хв, час роботи 1,5 хв.
– Напрямок обертання, назад: 110 об / хв, час роботи 1,5 хв.
– Напрямок обертання, вперед 110 об / хв, час роботи 1,5 хв.
Програма 5: – напрям обертання, вперед: 110 об / хв, час роботи 2 хв.
– ¦напрямок обертання, назад: 110 об/хв, час роботи 2 хв.
Програма 6: – напрям обертання, вперед: 130 об/хв, час роботи 2 хв.
– Напрямок обертання, назад: 130 об / хв, час роботи 2 хв.
Вказані в таблицях Об/хв ± 5% при напрузі у мережі 220 В.
Габаритні розміри:
Діаметр бака – 1200 мм
Висота бака – 750 мм
Висота медогонки з підставкою – 1110 мм.
Ширина – 1400 мм
Необхідна ширина отвору для занесення-виносу медогонки в приміщення в розібраному вигляді – не менше 1000 мм.
Корисний простір для меду: 50 л.
Продуктивність: 208 рамокчас
Струм живлення електродвигуна, V – Постійний, 24
Потужність електродвигуна, W – 300
Кількість програм управління – 6+ручний режим
Ремінь 1-го ступеня приводу (перетин;довжина) – 0; 1000
Ремінь 2-го ступеня приводу (перетин;довжина) — А; 1000
Характеристики ручного режиму:
Діапазон оборотів / хв – 50 …. 160
Час роботи, мін — 1 … 5
Напрямок обертання — Вперед / Назад
За допомогою цієї медогонки можна відкачувати мед з рамок Дадан – 300 мм, Рута – 230 мм, дві Магазинні рамки на – 145 мм.
ГАРАНТІЯ 2 РОКИ.
